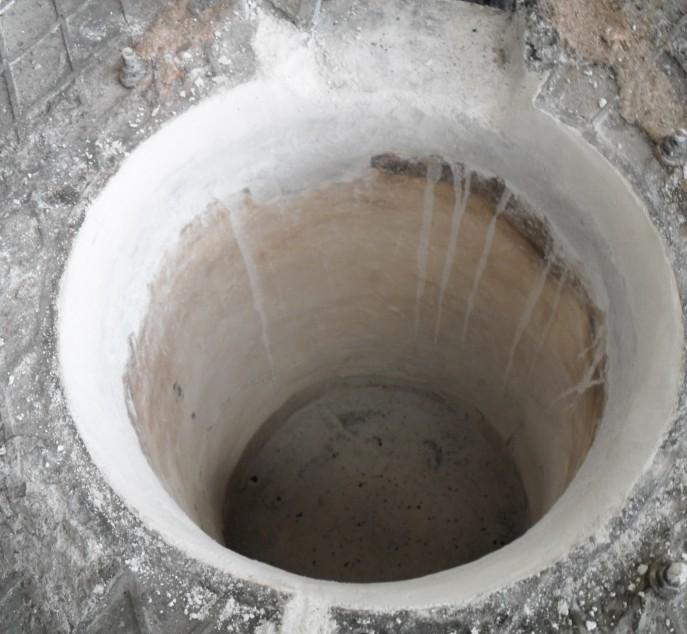

1、鋼包永久層澆注料:
隨著轉爐、電爐的發展、連鑄比率的增加和爐外精煉的普及和擴大,致使鋼包處于容量大、鋼種多、溫度高、時間長等日益苛刻的使用條件下,因此急需選用改進型鋼包永久層用自流澆注料,河南銳石耐火材料有限公司在進行市場充分調研的基礎上,在2001年批量生產該系列澆注料,以滿足鋼廠進一步降低生產成本,提高使用壽命的要求。其理化性能如下:常溫耐壓強度≥50Mpa,導熱原數≤1.06w/m.k高溫(1400°Cx3h)耐壓強度46Mpa、氣孔率18%,體積密度2.70g/cm3使用壽命提高3倍,耐火材料單耗降低40%,費用減少30%,減輕勞動強度,改善工作環境,推廣前景十分廣闊。
應用范圍
生產流程
技術參數
鋼包澆注料:產品理化性能如下
鋼包澆注料是在低水泥澆注料的基礎上,采用超微粉技術、優良結合劑和高效外加劑,在材料基本理論指導下,根據各類鋼包的使用和操作條件的不同,科學制定配方,精密調配粒度組成,合理選擇結合劑和外加劑配置而成。
牌 號
性 能 指 標
|
剛玉尖
晶石質
|
高純鋁
鎂質
|
礬土尖
晶石質
|
鋁鎂質
|
|
jk-G1
|
jk-G2
|
jk-G3
|
jk-G5
|
||
化學成分
(%)≥
|
Al2O3
|
90
|
90
|
70
|
75
|
MgO
|
5
|
5
|
12
|
8
|
|
抗折強度
(MPa)
≥
|
110℃×24h
|
5
|
5
|
5
|
5
|
1100℃×3h
|
7
|
7
|
6
|
6
|
|
1500℃×3h
|
12
|
12
|
9
|
10
|
|
耐壓強度
(MPa)
≥
|
110℃×24h
|
40
|
40
|
40
|
40
|
1100℃×3h
|
55
|
55
|
50
|
50
|
|
1500℃×3h
|
95
|
95
|
80
|
80
|
|
線變化
(%)
|
1500℃×3h
|
0~1.2
|
0~1.0
|
0~1.1
|
0~1.0
|
110℃體積密度(g/cm3),≥
|
3.00
|
3.05
|
2.85
|
2.70
|
|
用 途
|
大型鋼包澆注
料及預制件
|
中小型鋼包澆注料
|
